Методы геометрических преобразований

Страница 4

Алгебраический метод решения задач на построении – один из важнейших методов теории конструктивных задач. Именно с помощью этого метода решаются вопросы, связанные с разрешимостью задач тем или иным набором инструментов.

Кроме того, это один из самых мощных методов, позволяющий решать многие задачи, решение которых обычными способами затруднительно. Метод прекрасно демонстрирует тесную взаимосвязь алгебры и геометрии.

Но, к сожалению, в школьном курсе геометрии алгебраическому методу практически не уделяется внимания, хотя с методической точки зрения изучение этого метода не представляет особых сложностей.

Суть метода состоит в следующем:

а) задача сводится к построению некоторого отрезка;

б) используя известные геометрические соотношения между искомыми и данными, составляют уравнение (систему уравнений), связывающее искомые и данные;

в) решая уравнение или систему уравнений, выражают формулой длину искомого отрезка через длины данных;

г) по формуле строится искомый отрезок (если это возможно);

д) с помощью найденного отрезка строится искомая фигура.

Подготовительную работу составляет изучение основных формул и способов построения, где также отрабатываются некоторые элементы схемы решения задач алгебраическим методом, и усваивается сама идея такого подхода к решению задач на построение.

В школьном курсе геометрии обычно рассматривают построения циркулем и линейкой отрезков, заданных следующими некоторыми простейшими формулами:

1) х = а + b (рис. 8).

2) х = а — b(а > b) (рис. 9).

Рис. 8 Рис.9

3) х = nа, где n — натуральное число. Сводится к построению 1). На рис. 10 построен отрезок х, такой, что х = 6а.

Рис. 10 Рис. 11

4) х = .

Строим луч, выходящий из какого-либо конца О данного отрезка а под произвольным углом к нему. Откладываем на этом луче n раз произвольный отрезок b, так что OB = nb (см. рис. 11). Соединяем точку В со вторым концом А отрезка а. Через точку В1, определяемую условием 0В1 = b, проводим прямую, параллельную АВ, и отмечаем точку A1, в которой она пересечет отрезок а.

5) х = а (n и m — данные натуральные числа).

Разделим отрезок а на m равных частей и увеличим полученный отрезок в п раз.

6) х = (построение отрезка, четвертого пропорционального трем данным отрезкам).

Запишем условие в виде пропорции с : а = b : х. Пусть (рис. 12) ОА = а, ОС = с, так что члены одного из отношений отложены на одном луче, исходящем из точки О. На другом луче, исходящем из той же точки, откладываем известный член другого отношения ОB = b. Через точку А проводим прямую, параллельную ВС, и отмечаем точку X ее пересечения с прямой ОВ. Отрезок ОХ искомый, то есть ОХ = х.

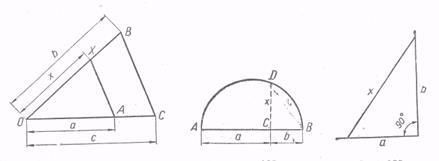

Рис. 12 Рис. 13 Рис. 14

7) x = .

Можно воспользоваться построением 6), полагая b = а.

8) х = (построение среднего пропорционального двух данных отрезков).

Строим отрезки АС = а, ВС = b, так что АВ = а + b. На АВ как на диаметре строим полуокружность (см. рис. 13). В точке С восставим перпендикуляр к АВ и отметим точку D его пересечения с окружностью. Тогда х = CD.

9) х = Отрезок x строится как гипотенуза прямоугольного треугольника с катетами а и b (см. рис. 14).

10) х = (a > b). Отрезок x строится как катет прямоугольного треугольника с гипотенузой а и катетом b.

К рассмотренным построениям можно свести построение отрезков, заданных более сложными формулами.

Желательно постепенное изучение этих формул, когда каждая из них разбирается при рассмотрении теории, необходимой для осуществления соответствующего построения.
